风淋室电路板显示分类：
分为LED数码管显示和LCD液晶显示，本产品主要介绍一下液晶显示风淋室电路板。
液晶显示风淋室电路板又称为

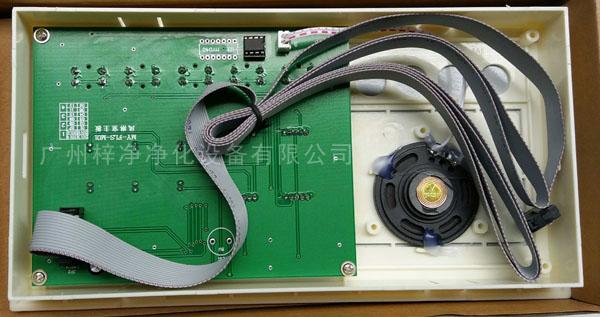

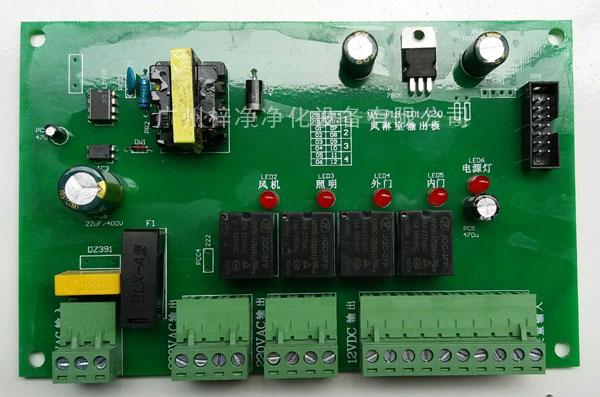

风淋室控制器、风淋室电路板由主板和副板组成，功能分为普通门控制和自动门控制，应用于风淋室、货淋室、风淋通道、风淋机、风淋门等产品，可自动实现内、外门的互锁与解锁；照明的启停；人体自动感应以及风机的启停等功能。液晶显示风淋室电路板在自动流程时有相关语音提示，并具有风淋时间、前后门解锁延时时间、照明延时间可调等灵活功能。

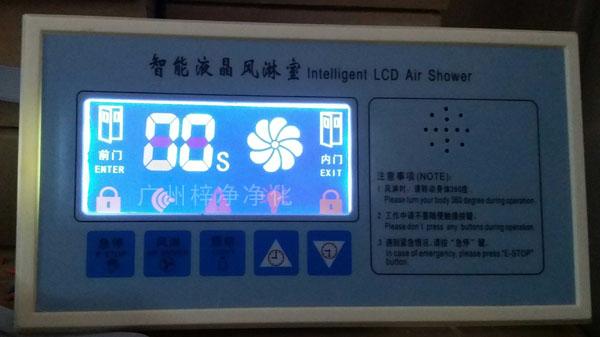

液晶显示风淋室电路板主板面膜示意图及按键说明
A、风淋室控制面板按键说明:
1、急停按键：任何时候按下急停按键，红色急停指示灯亮，并自动断开除照明外的所有输出，再次按下时，系统恢复到初始状态。此按键主要用于内外门不能解锁、风淋不能自动关闭及其它需维护时。
2、风淋按键：在内外门关闭后，按下手动按键，系统即转入风淋过程。 此按键主要用于门磁、红外失灵或风机维护检修时。
3、照明按键：使用“照明”按键，可开关风淋室内照明灯。此按键主要用于门磁失灵或灯具检修时。
4、上、下调按键：在风淋开始前或结束后，通过上、下调键调节风淋延时时间；在进入内部参数设置时进行调节或选项。
液晶显示风淋室电路板
液晶显示风淋室电路板使用注意事项：
1、产品开孔尺寸：L×W=245×125（MM）
2、产品使用的门磁开关要求：关门时触点闭合，开门时触点断开；
3、产品使用的红外感应开关要求：220VAC或12VDC供电，无人时触点断开，有人时触点闭合；
4、产品使用的电锁要求：12VDC供电，600MA以下电流，并注意不要外接二极管（电路板已带）。
5、因线路板限制，各接口端子建议均不要外接大于100W设备，如风机较功率较大或灯盘较多可经交流接触器及中间继电器转接。
